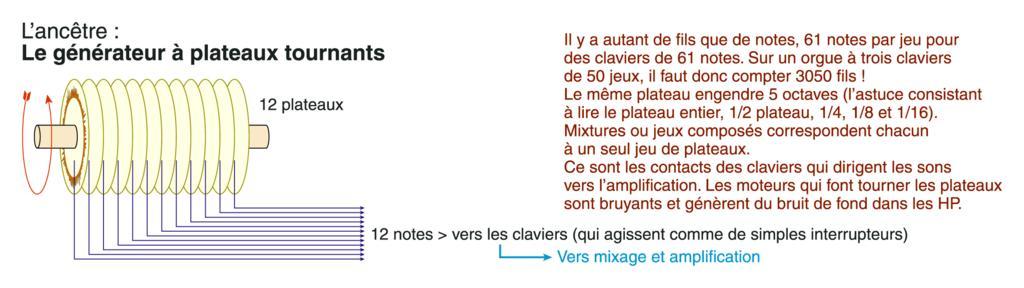

| Keywords: SchemaOrgueAnalogique.png fr Schéma montrant le principe de fonctionnement de l'orgue analogique à plateaux rotatifs en Diagram showing the operating principle of analog organ with rotating disks e g optical tone wheel organ etc dessin personnel réalisé en 2002 A Moïra Check categories 2009 May 2 fr wikipedia Technologies_comparées_des_orgues_électroniques Pipe organ 4 Lichtton orgel Optical tonewheel organs Electronic musical instruments Organ schematics ImageNote 1 1278 62 1044 439 2345 659 2 fr <br/> Schéma montrant le principe de fonctionnement de l'orgue analogique à plateaux rotatifs L'ancêtre Le générateur à plateaux tournants Il y a autant de fils que de notes 61 notes par jeu pour des claviers de 61 notes Sur un orgue à trois claviers de 50 jeux il faut donc compter 3050 fils Le même plateau engendre 5 octaves l'astuce consistant à lire le plateau entier 1/2 plateau 1/4 1/8 et 1/16 Mixtures ou jeux composés correspondent chacun à un seul jeu de plateaux Ce sont les contacts des claviers qui dirigent les sons vers l'amplification Les moteurs qui font tourner les plateaux sont bruyants et génèrent du bruit fond dans les HP 12 notes > vers les claviers qui agissent comme de simples interrupteurs <br/> Vers mixages et amplification en <br/> Diagram showing the operating principle of analog organ with rotating disks e g optical tone wheel organ etc The ancestor The generator with rotating disks There are as many wire as of notes 61 notes per tone or stop for keyboards of 61 notes On a three manual organ with 50 tones or stops it is thus necessary to count 3050 wire The same plate generates 5 octaves an easy way consisting in reading the whole plate 1/2 plate 1/4 1/8 and 1/16 Made up mixtures or plays correspond each one to only one set of plates They are the contacts of the keyboards which direct the sounds towards l' amplification The engines which make turn the plates are noisy and generate noise melts in the HP 12 notes > towards the keyboards which act like simple switches Towards mixings and amplification ImageNoteEnd 1 | ||||
