MAKE A MEME View Large Image Schema.salle.synodale.Sens.2.png Si maintenant nous prenons un édifice ne possédant qu'un seul vaisseau voûté comme la salle synodale de Sens bâtie en même temps que le chœur de Beauvais nous verrons que l'architecte a procédé ...
View Original:Schema.salle.synodale.Sens.2.png (624x609)
Download: Original    Medium    Small Thumb
Courtesy of:commons.wikimedia.org More Like This

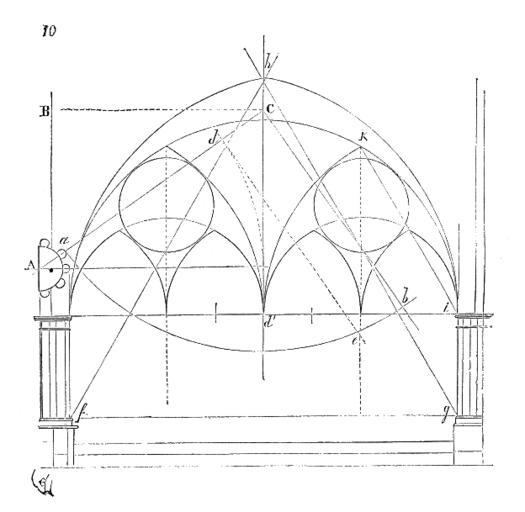

Keywords: Schema.salle.synodale.Sens.2.png Si maintenant nous prenons un édifice ne possédant qu'un seul vaisseau voûté comme la salle synodale de Sens bâtie en même temps que le chœur de Beauvais nous verrons que l'architecte a procédé d'après une méthode semblable à celle que nous venons de décrire Un quart de travée de cette salle étant figuré en ABC fig 10 la voûte a d'abord été tracée c'est-à-dire que sur la projection horizontale AC de l'arc ogive on a tracé le demi-cercle <i>ab</i> qui est le rabattement de la moitié de cet arc; prenant sur le demi-diamètre <i>a</i>C une longueur <i>ad</i> égale à la moitié de la base de l'arc-doubleau et élevant une perpendiculaire de sur la ligne <i>a</i>C le point de rencontre <i>e</i> a donné la clef de l'arc-doubleau et <i>ae</i> sa courbe; donc <i>de</i> est la flèche de cet arc-doubleau Viollet-le-Duc Drawings by Eugène Viollet-le-Duc
