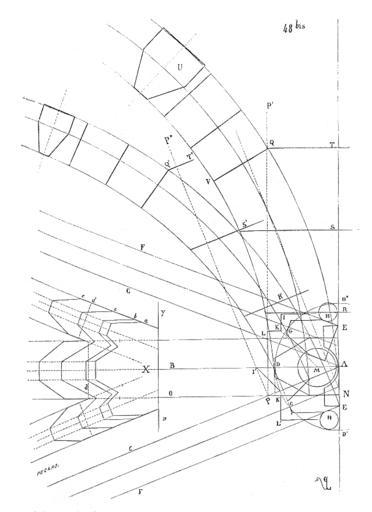

MAKE A MEME View Large Image Schema.arcs.ogives.barlongs.2.png Voyons maintenant à tracer ces sommiers Soit 48 bis AB la directrice de l'arc doubleau AC les directrices des arcs ogives A est posé sur le nu du mur De ce point A prenant sur la ligne AB une longueur AD ...
View Original:Schema.arcs.ogives.barlongs.2.png (638x878)
Download: Original    Medium    Small Thumb
Courtesy of:commons.wikimedia.org More Like This
Keywords: Schema.arcs.ogives.barlongs.2.png Voyons maintenant à tracer ces sommiers Soit 48 bis AB la directrice de l'arc doubleau AC les directrices des arcs ogives A est posé sur le nu du mur De ce point A prenant sur la ligne AB une longueur AD égale à l'épaisseur du claveau de l'arc doubleau et considérant AD comme rayon nous formons le demi-cercle D'DD Nous traçons alors la coupe de l'arc doubleau sur plan horizontal /Arch Drawings of arches Ogival Pointed arches Arch Viollet-le-Duc
