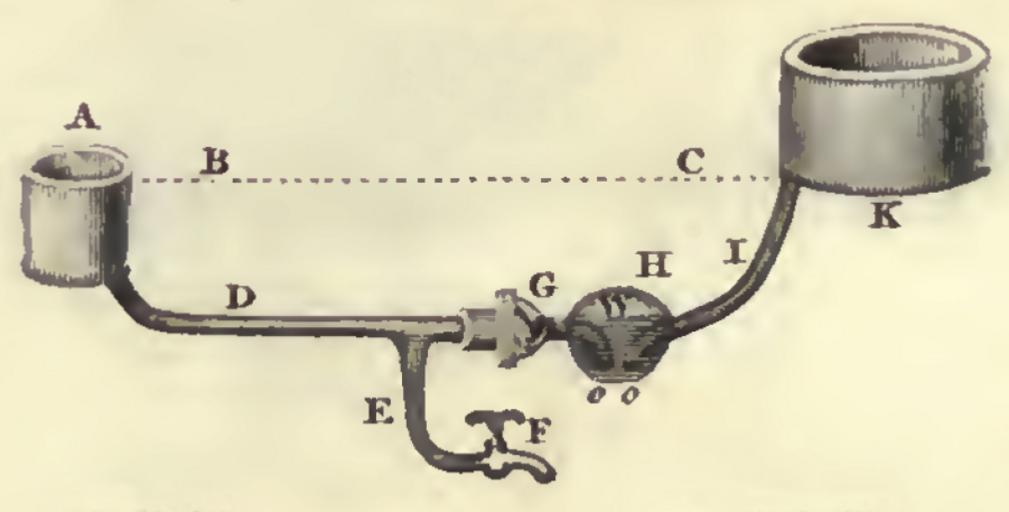

Keywords: Pulsation Engine 1775.jpg en A represents a spring or an original reservoir its upper surface coincides with the horizontal line BC and the bottom of reservoir K D the main pipe 1 5 inch in diameter and nearly 200 yards in length E a branch pipe of the same diameter for the services of the kitchen offices operated by the cock F situated at least 18 to 20 feet below the surface fo the reservoir A G respresents a valve box restricting waterflow from left to right and H an air vessel The ends of the main pipe are inserted into H and bend downwards to prevent the air from being driven out when the water is forced into it W is the water level in H By opening the cock F the water column D is set in motion and then abruply stopped by the closing of F its momentum will open valve G and compress the air in H The compressed air will force some but not all of the water in H via duct I into reservoir K Thus some water was pumped from the lower reservoir A into the higher reservoir K de A ist die Wasserquelle oder ein Teich Der maximale Wasserspiegel von A stimmt mit dem Boden des Tanks K überein siehe Linie BC D ist eine Wasserleitung mit fast 4 cm Durchmesser und einer Länge von 180 m E ist eine Zweigleitung von D; beide Leitungen haben den gleichen Durchmesser An die Leitung E ist ein Wasserhahn F angeschlossen Der Wasserhahn muss 5 8 bis 6 0 m unterhalb der Wasseroberfläche des Teichs A liegen G bezeichnet einen Ventilkasten der nur einen Wasserfluß von links nach rechts zuläßt H ist ein Windkessel dessen Wasserlinie mit W gekennzeichnet ist Die Ein- und Ausflußrohr in den Windkessel sind nach unten gebogen damit bei einströmendem Wasser keine Luft aus dem Windkessel gedrückt werden kann Wird der Hahn F geöffnet so setzt sich die Wassersäule in der Leitung D in Bewegung Mit dem Verschluß des Hahns F wird diese Bewegung abrupt gestoppt Die Bewegung durch die Massenträgheit der Wassersäule öffnet das Ventil G und komprimiert die Luft im Windkessel H Es ist diese komprimierte Luft die das eingeströmte Wasser über die Leitung I in den Tank K pumpt cite book Whitehurst John The Philossphical Transactions of the Royal Society of London from their commencement in 1665 to the Year 1800; Volume 13; Abbridged C R Baldwin 1775 Blackfairs London 645-646 plate 12 fig 10 http //www archive org/details/philosophicaltra13royarich Dr Mirko Junge 1775 PD-old-100 Hydraulic rams John Whitehurst |
