| View Original: | Ersatzschaltbild Gleichstrommaschine.svg (744x308) | |||
| Download: | Original | Medium | Small | Thumb |
| Courtesy of: | commons.wikimedia.org | More Like This | ||

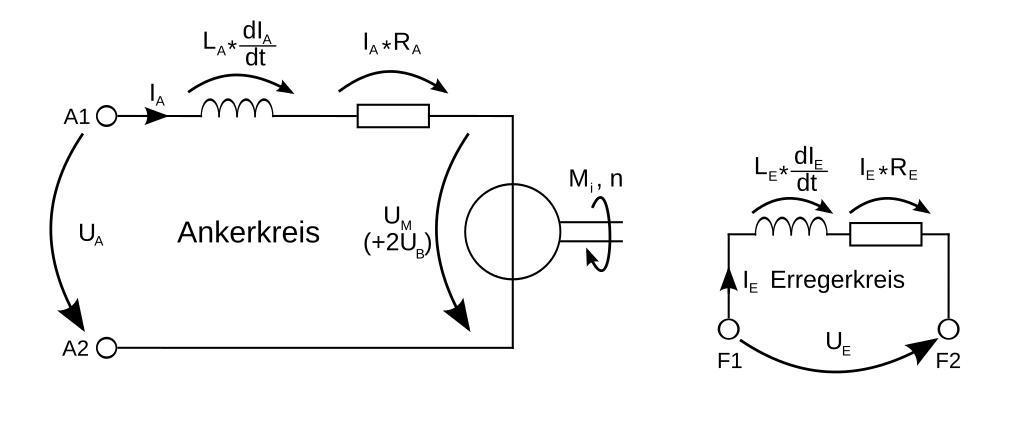

| Keywords: Ersatzschaltbild Gleichstrommaschine.svg en Equivalent circuit of the DC machine de Ersatzschaltbild der Gleichstrommaschine -> Ankerkreis und Erregerkreis Ankerkreis mit Ankerwicklung ------------------------------- R_A - ohmscher Widerstand der Ankerwicklung L_A - Induktivität der Ankerwicklung A_1 und A_2 - Klemmen der Ankerwicklung U_A - Ankerspannung I_A - Ankerstrom I_A R_A - Spannungsabfall über Widerstand der Ankerwicklung L_A d I_A /dt - Spannungsabfall über der Induktivität der Ankerwicklung im stationären Betrieb 0 U_M - Maschinenspannung U_B - Bürstenspannung nur wichtig für Maschinen mit kleinen Ankerspannungen M_i - inneres Drehmoment des Ankers n - Drehzahl Erregerkreis mit Erregerwicklung -> auch Feldwicklung genannt ----------------------------------------------------------------- R_E - ohmscher Widerstand der Erregerwicklung Feldwicklung L_E - Induktivität der Erregerwicklung U_E - Erregerspannung I_E - Erregerstrom F1 und F2 - Klemmen der Erregerwicklung F wie Feldwicklung L_E d I_E /dt - Spannungsabfall über der Induktivität der Erregerwicklung I_E R_E - Spannungsabfall über dem Widerstand der Erregerwicklung own Dermartinrockt 2010-10-05 Electric motor circuits SVG electric motors | ||||
